ෆයිබර් ලේසර් කැටයම් යන්ත්‍රය මීටර් 10 යන්ත්‍ර යන්ත්‍ර ශරීර සැකැස්ම

නිෂ්පාදන විස්තර

සහතික කිරීම: ක්‍රි.ව
ගෙවීම් සහ නැව්ගත කිරීමේ කොන්දේසි:
අවම ඇණවුම් ප්‍රමාණය: 1 කට්ටලය
මිල: සාකච්ඡා කළ හැකි
ඇසුරුම් විස්තර: 1 * 40GP බහාලුම
භාරදීමේ කාලය: දින 30 යි
ගෙවීම් නියමයන්: එල් / සී, ඩී / ඒ, ටී / ටී, ඩී / පී, වෙස්ටර්න් යුනියන්

විස්තරාත්මක නිෂ්පාදන විස්තරය

අයදුම්පත:	සියලුම ලෝහ ද්‍රව්‍ය	Ick ණකම කැපීම:	1mm SS දක්වා
ලේසර් වර්ගය:	ආනයනය කරන ලද මුල් ෆයිබර් ලේසර්	උපරිම කැපීමේ ick ණකම:	20mm / CS; 10mm / SS
Min.line පළල:	0.1 මි.මී.	පාලන මෘදුකාංග:	සයිප්කට්
සහාය දක්වන ග්‍රැෆික් ආකෘතිය:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	වෙළඳ නාමය:
පුනරාවර්තන නිරවද්‍යතාවය:	+/- 0.03 මි.මී.	මෙහෙයුම් උෂ්ණත්වය:	0 ° C-45. C.
සිසිලන මාදිලිය:	ජල සිසිලනය	ලේසර් ප්‍රභවය:	IPG / Nlight / Raycus / Max
වෝල්ටියතාවය:	AC380V ± 10% 50HZ (60HZ)	කැපුම් ප්‍රදේශය:	3000x1500mm

අයදුම්පත

0.2 සිට 14mm දක්වා thickness ණකම සහිත සම්මත මල නොබැඳෙන වානේ තීරුව සඳහා අයදුම් කෙරේ

නිෂ්පාදන

වටකුරු කවය 100-800 මි.මී.

ව්‍යාපෘති වින්‍යාසය

කේතය	අයිතමය
1	සීරීම් බැහැර කිරීමේ පද්ධතිය
2	යාන්ත්‍රික හස්තය
3	ලේසර් කැපුම් යන්ත්‍රය
4	මධ්‍යම විදුලි පාලන කැබිනට්ටුව
5	සිසිලන පද්ධතිය
6	පෝෂණ යන්ත්රය

ලේසර් යන්ත්‍ර පිරිවිතර

ලේසර් ප්‍රභව මාධ්‍යය	තන්තු
කැපුම් පරාසය (L * W)	10000 mm × 15000 mm
ඉසෙඩ් ඇක්සල් ආ roke ාතය	250 මි.මී.
උපරිම. ස්ථානගත කිරීමේ වේගය	120 m / min
X, Y ඇක්සල් මැක්ස්. වේගය වේගවත් කරන්න	1.0 ජී
සිසිලන ආකෘතිය	ජල සිසිලනය
ලේසර් තරංග ආයාමය	1070nm
ලේසර් ප්‍රභවයේ ප්‍රතිදාන බලය	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (අත්‍යවශ්‍ය නොවේ)
අවම කැපුම් පරතරය	0.1 මි.මී.
X, Y සහ Z අක්ෂවල ස්ථානගත කිරීමේ නිරවද්‍යතාවය	± 0.03 මි.මී.
X, Y සහ Z අක්ෂවල නැවත නැවත ස්ථානගත කිරීමේ නිරවද්‍යතාවය	± 0.01 මි.මී.
කැපුම් ද්‍රව්‍යවල ick ණකම (ද්‍රව්‍ය අනුව)	0.2 - 25 මි.මී.
රියදුරු ආකෘතිය	ආනයනය කරන ලද සර්වෝ මෝටරය
බල අවශ්‍යතාවය	380V, 50/60 Hz
වැඩ කරන උෂ්ණත්වය	0-45
අඛණ්ඩ වැඩ කාලය	පැය 24
යන්ත්‍ර බර	කිලෝ 12000 ක් පමණ
බල සැපයුමේ සම්පූර්ණ ආරක්ෂණ මට්ටම	IP54

ලේසර් කැපුම් යන්ත්‍ර පරාමිතිය

වැසිකිළි ඇඳ සමස්ත වෙල්ඩින් ව්‍යුහයෙන් සාදා ඇති අතර, ආතතියෙන් පසු රළු යන්ත්‍රෝපකරණ සහ ලෝහ නිමාව පිළිබඳ ද්විතියික කම්පන වයස්ගත ප්‍රතිකාරය, වෙල්ඩින් නිසා ඇතිවන ආතතිය වඩා හොඳින් විසඳා ගැනීම, එමඟින් යන්ත්‍ර උපකරණවල ස්ථායිතාව බෙහෙවින් වැඩි දියුණු කරයි. X, Y, ඉසෙඩ් අක්ෂය ජපන් සර්වෝ මෝටරය භාවිතා කරයි, ඉහළ නිරවද්‍යතාවයකින් යුත් ඇඹරුම් ආම්පන්න අඩුකරන්නෙකු සහ දෘඩ රාක්කයක්, කාර්යක්ෂම සම්ප්‍රේෂණ යාන්ත්‍රණයක් වැනි ඉහළ නිරවද්‍යතා රේඛීය මාර්ගෝපදේශයක්, සම්ප්‍රේෂණයේ නිරවද්‍යතාව සහතික කරයි; යන්ත්‍රය ස්වයංක්‍රීය ලිහිසි කිරීමේ උපකරණයකින් සමන්විත වේ, කැපුම් ප්‍රදේශය දූවිලි පිට කරයි උපාංගය, කැපුම් ප්‍රදේශයේ පතුලේ ඇති අපද්‍රව්‍ය කාර්, යාන්ත්‍රික කැපුම් චලිතය, චාප දුර්වල ලෙස පිරවීමේ ක්‍රියාකාරිත්වය පවත්වා ගෙන යාම, එක් වරක් ගමන් කප්පාදුවෙන් පසු නැවත මූලාරම්භයට පැමිණීමට අවශ්‍ය නොවේ, මේ අනුව බොහෝ කාලයක් ඉතිරි කර ගැනීම, කැපීමේ වේගය විශාල වශයෙන් වැඩි දියුණු විය. ගණනය කිරීමෙන්, මෙම වැඩිදියුණු කිරීමත් සමඟ කැපීමේ 15% කට වඩා කාර්යක්ෂමතාව වැඩි කළ හැකිය.

සර්වෝ මෝටරයෙන් ධාවනය වන දාමය මගින් කැපුම් ඇඳෙහි චලනය පාලනය කිරීම, ඇඳ මතුපිට තඹ සහ ඇලුමිනියම් සිලින්ඩර් තොප්පියකින් සෑදී ඇති අතර තඹ තොප්පිය මගින් සීරීම් තහඩුව effectively ලදායී ලෙස අඩු කර ගත හැකිය, ප්‍රතිස්ථාපනය කිරීමේ පිරිවැය අඩු කළ හැකිය.

එකතු කිරීම, සම්බන්ධ කිරීම, කෙළින් කිරීම, උපාංග පරාමිතීන් පෝෂණය කිරීම

කේතය	කාර්ය සාධනය	පරාමිතිය	සටහන් කරන්න
1	දඟරයේ උපරිම පැටවීමේ බර	10T (උපරිම)
2	දඟරයේ පළල	200mm ～ 1300mm
3	දඟරයේ ick ණකම	0.3mm ～ 1.5mm
4	ද්රව්ය රෝල් අභ්යන්තර විෂ්කම්භය	60460-530 මි.මී.
5	ද්රව්ය රෝල් පිටත විෂ්කම්භය	Ø1300mm (උපරිම)
6	නිෂ්පාදන රේඛාවේ වේගය	20m / min
7	පැටවීමේ ආකාරය	කාර් පටවනවා
8	ආතති ක්‍රමය	හයිඩ්‍රොලික් විස්තාරණය
9	තිරිංග ක්‍රමය	වායු තැටි තිරිංග
10	ආහාර පාලනය	විද්‍යුත් ප්‍රේරණය
11	uncoil	සංඛ්‍යාත පාලනය
12	වාහකයා; පෙට්ටියක් සහිත ද්රව්ය	ස්වයංක්‍රීය
13	සම්පීඩන උපාංගය	ස්වයංක්‍රීය
14	පැතලි රෝලර්	11 දක්වා ඉහළට 12
15	පින්ච් රෝල්	1 සෙට්
16	පෝෂකය	රෝලර් රෝදය
17	පෝෂක රියදුරු	සර්වෝ මෝටරය

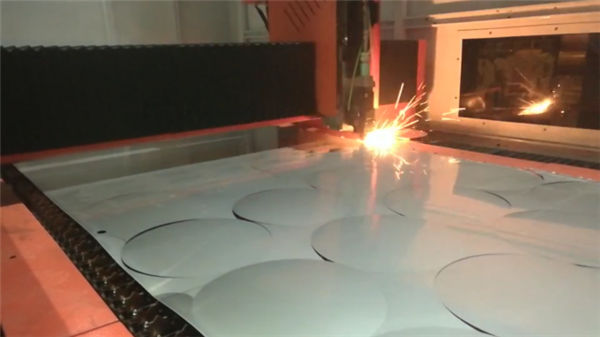

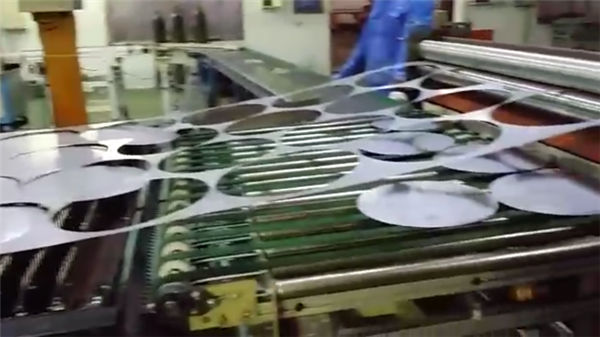

කැපුම් සාම්පල: (අමුණා ඇති ඡායාරූප යොමු කිරීම සඳහා වේ, කරුණාකර විස්තරාත්මක වීඩියෝව සඳහා අප හා සම්බන්ධ වන්න)

සාම්පල කැපීම

පෙර විකිණීමේ සේවාව

1. නොමිලේ සාම්පල කැපීම,
නොමිලේ සාම්පල කැපීම / පරීක්ෂා කිරීම සඳහා, කරුණාකර ඔබේ CAD ගොනුව අපට එවන්න, අපි මෙහි කැපීම සිදු කර ඔබට කැපීම පෙන්වීමට වීඩියෝවක් සාදන්නෙමු, නැතහොත් කැපුම් ගුණාත්මකභාවය පරීක්ෂා කිරීමට නියැදිය ඔබට එවන්නෙමු.
2. අභිමතකරණය කළ යන්ත්‍ර නිර්මාණය
පාරිභෝගිකයාගේ යෙදුමට අනුව, පාරිභෝගිකයාගේ පහසුව සහ ඉහළ නිෂ්පාදන කාර්යක්ෂමතාව සඳහා අපගේ යන්ත්‍රය ඒ අනුව සංශෝධනය කළ හැකිය.

අලෙවියෙන් පසු සේවය

පිළිතුර - ස්ථාපනය කිරීම, ක්‍රියාත්මක කිරීම, නඩත්තු කිරීම සහ කරදරකාරී වෙඩි තැබීම සඳහා යන්ත්‍රයෙන් පුහුණු වීඩියෝ සහ පරිශීලක අත්පොත ඉංග්‍රීසියෙන් සපයනු ලබන අතර විද්‍යුත් තැපෑල, ෆැක්ස්, දුරකථන, ස්කයිප් මගින් තාක්ෂණික මාර්ගෝපදේශ ලබා දෙනු ඇත.
ස්ථාපනය සහ පුහුණුව සඳහා අපි පාරිභෝගිකයාගේ වෙබ් අඩවියට කාර්මික ශිල්පියෙකු ඉදිරිපත් කරන්නෙමු, පාරිභෝගිකයා වීසා, ප්‍රවේශ පත්‍ර, දේශීය ජීවන වියදම් ආවරණය කළ යුතුය.
C. පාරිභෝගිකයා පුහුණුව සඳහා අපගේ කර්මාන්ත ශාලාවට පැමිණිය හැකිය. ස්ථාපනය, ක්‍රියාකාරිත්වය, යන්ත්‍ර කරදර-වෙඩි තැබීම සහ නඩත්තු කිරීම පිළිබඳ පුහුණුව අපි ලබා දෙන්නෙමු.
අපගේ වැඩමුළුවේ පුහුණුව අතරතුර, අපි දින 7 ක් සඳහා නොමිලේ පුහුණුව සහ ජීවන වියදම ලබා දෙන්නෙමු.

වගකීම්

අ) .1 මුළු යන්ත්‍රය සඳහාම (මිනිසා විසින් සාදන ලද හානිය සාකච්ඡා කරනු ලැබේ.).
ආ) ලේසර් ප්‍රභවය අවුරුදු 2 ක වගකීමක්
ඇ). ජීවිත කාලය පුරාම නඩත්තු කිරීම සහ අමතර කොටස් සැපයීම
)) මෙහෙයුම් කාර්ය මණ්ඩලය සඳහා නොමිලේ පුහුණුව. (ඉංජිනේරුවරයාට විදේශගත විය හැකිය.

නිති අසන පැණ

Q1: මා සඳහා හොඳම යන්ත්‍රය ලබා ගන්නේ කෙසේද?
ඔබේ යන්ත්‍රයට ඔබේ අවශ්‍යතාවය සපුරාලිය හැකිද නැද්ද යන්න අපට විනිශ්චය කළ හැකි වන පරිදි ඔබේ වැඩකරන තොරතුරු, පින්තූරයෙන් හෝ වෙබ් අඩවියෙන් විස්තරාත්මකව ඔබට පැවසිය හැකිය. එවිට අපට ඔබට හොඳම ආකෘතිය ලබා දිය හැකිය අපගේ අත්දැකීම් මත රඳා පවතී.

Q2: මම මේ ආකාරයේ යන්ත්‍රයක් භාවිතා කරන පළමු අවස්ථාව මෙයයි, ක්‍රියා කිරීම පහසු ද?
අපි ඔබට ඉංග්‍රීසි භාෂාවෙන් අත්පොත සහ මාර්ගෝපදේශය එවන්නෙමු, එමඟින් යන්ත්‍රය ක්‍රියාත්මක වන ආකාරය ඔබට කියා දිය හැකිය. ඔබට තවමත් එය භාවිතා කරන්නේ කෙසේදැයි ඉගෙන ගත නොහැකි නම්, අපට "Teamviewer" මාර්ගගත උපකාරක මෘදුකාංග මඟින් ඔබට උදව් කළ හැකිය. නැතහොත් අපට දුරකථනයෙන්, විද්‍යුත් තැපෑලෙන් හෝ වෙනත් සම්බන්ධතා මාර්ගයෙන් කතා කළ හැකිය.

Q3: යන්ත්‍රය මගේ ස්ථානයේ ගැටලුවක් තිබේ නම්, මා එය කරන්නේ කෙසේද?
“සාමාන්‍ය භාවිතය” යටතේ යන්ත්‍රවලට කිසියම් ගැටළුවක් ඇත්නම් අපට වගකීම් කාලය තුළ නොමිලේ කොටස් ඔබට එවිය හැකිය.

Q4: ඔබ යන්ත්‍ර සඳහා නැව්ගත කිරීමට කටයුතු කරනවාද?
ඔව්, ආදරණීය ගෞරවනීය ගනුදෙනුකරුවන්, FOB හෝ CIF මිල සඳහා, අපි ඔබ වෙනුවෙන් නැව්ගත කිරීමට කටයුතු කරන්නෙමු. EXW මිල සඳහා, සේවාදායකයින්ට තමන් හෝ ඔවුන්ගේ නියෝජිතයින් විසින් නැව්ගත කිරීම සංවිධානය කළ යුතුය.
