fully enclosed industrial laser cutting machine exchange table high precision

සම්පුර්ණයෙන්ම සංවෘත කාර්මික ලේසර් කැපුම් යන්ත්‍ර හුවමාරු වගුව ඉහළ නිරවද්‍යතාවයක්

නිෂ්පාදන විස්තර

සහතික කිරීම: ISO9001: 2008

ගෙවීම් සහ නැව්ගත කිරීමේ කොන්දේසි:

අවම ඇණවුම් ප්‍රමාණය: 1

මිල: සාකච්ඡා

ඇසුරුම් විස්තර: ලී නඩුව

භාරදීමේ කාලය: දින 7-15

සැපයුම් හැකියාව: ඒකක 1 / මසකට

විස්තරාත්මක නිෂ්පාදන විස්තරය

නිෂ්පාදන නාමය:	3015 Fully Enclosed Exchange Table Fiber Laser Cutting Machine From 1kW To 4kW	ලේසර් බලය:	1kW To 4kW
ලේසර් තරංග ආයාමය:	1080nm	වැඩ කරන ප්‍රදේශය:	3000 * 1500 මි.මී.
කැපුම් හිස:	රේකූල්ස්	චිලර්:	එස් ඇන්ඩ් ඒ
සීඑන්සී කැපුම් පද්ධතිය:	අහ්ඩ්කට්

නිෂ්පාදන විස්තරය

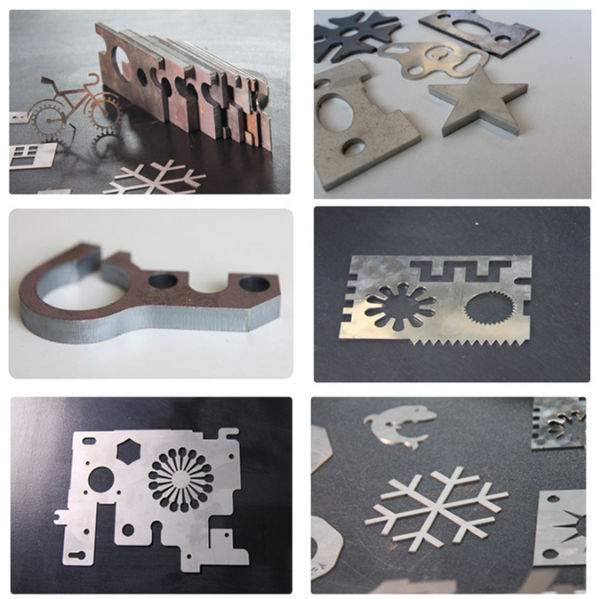

ප්‍රචාරණ වෙළඳ ලකුණ, වෙළඳ ප්‍රචාරණ චරිතය, අධි / අඩු වෝල්ටීයතා විද්‍යුත් කැබිනට්, යාන්ත්‍රණ කොටස්, මුළුතැන්ගෙයි උපකරණ, කාර්, යාන්ත්‍රික, ලෝහ ශිල්ප, කියත් තලය වැනි විවිධ ක්ෂේත්‍රවල ෆයිබර් ලේසර් කැපුම් යන්ත්‍රය ජනප්‍රියය. මල නොබැඳෙන වානේ, කාබන් වානේ, මිශ්‍ර වානේ, වසන්ත වානේ, ඇලුමිනියම්, ඇලුමිනියම් මිශ්‍ර ලෝහ, ගැල්වනයිස් කළ පත්රය, අච්චාරු තහඩුව, තඹ, රිදී, රත්‍රන්, ටයිටේනියම් සහ වෙනත් ලෝහ තහඩු, පයිප්ප හා නල ආදිය සඳහා එයට හැකියාව ඇත.

1. Our machine adopts moving gantry structure , imported high-precision screw and linear guide ,smooth transmission, high precision .

2. සමස්ත වෑල්ඩින් ව්‍යුහයක් ලෙස චලනය වන කදම්භය, ඇනලීස් කිරීමෙන් පසු රළු වීම සහ පසුව කම්පන වයස්ගත වීමේ ප්‍රතිකාරය සමඟ අපගේ යන්ත්‍ර ඇඳට වෙල්ඩින් සහ යන්ත්‍රෝපකරණවල ආතතිය මුළුමනින්ම තුරන් කළ හැකිය, හොඳ දෘඩතාව, ඉහළ නිරවද්‍යතාවය දිගු කාලයක් පවත්වා ගත නොහැක. විරූපණය.

3. X, Y, Z අක්ෂයන් ජපානයේ සර්වෝ මෝටරයෙන් ආනයනය කරනු ලැබේ, අධි-නිරවද්‍යතාව, අධිවේගී, අධි-ව්‍යවර්ථ, ඉහළ අවස්ථිති, ස්ථාවර ක්‍රියාකාරිත්වය සහ කල් පවතින ඒවා යන්ත්‍රයේ අධික වේගය හා ත්වරණය සහතික කරයි.

4. බොහෝ ලේසර් කැපුම් පාලන විශේෂ ක්‍රියාකාරී මොඩියුල භාවිතා කිරීම, බලවත්, මිනිස් යන්ත්‍ර අතුරුමුහුණත, වින්ඩෝස් මෙහෙයුම් පද්ධතිය මත පදනම්ව ක්‍රියා කිරීමට පහසුය, ෆයිබර් ලේසර් කැපුම් යන්ත්‍රය සීඑන්සී පද්ධතිය ඒකාබද්ධ කර ඇත.

5. පුද්ගලාරෝපිත කැදැලි මෘදුකාංගයේ ස්වාධීන පර්යේෂණ සහ සංවර්ධනය, “පූර්ණ කාලීන කැපීම, කාර්යක්ෂම කැපීම සහ ඉහළ කැදැලි අනුපාත කප්පාදුව” සාක්ෂාත් කර ගැනීම සඳහා සීඑන්සී කැපුම් යන්ත්‍රය මූලික තාක්‍ෂණය යනු material ලදායී ද්‍රව්‍ය ඉතිරිකිරීමේ මූලික සහතිකය, කැපීමේ කාර්යක්ෂමතාව වැඩි දියුණු කිරීම ය.

6. රේටූල්ස් ෆයිබර් ලේසර් කැපුම් හිස සහ ධාරිත්‍රක සංවේදකය, ඉහළ නිරවද්‍යතාවයක් සහ ප්‍රතිචාර දැක්වීමක්, කාර්ය සාධනය වඩාත් ස්ථාවර හා විශ්වාසදායක ලෙස යොදා ගනී.

7. හොඳම කැපුම් ප්‍රති .ල ලබා ගැනීම සඳහා ආනයනය කරන ලද අධි නිරවද්‍ය ඉලෙක්ට්‍රොනික පාලන සමානුපාතික කපාටය, කැපුම් සහායක වායු පීඩනය නිවැරදිව පාලනය කිරීම.

^{පිරිවිතර}

^model	¹⁵³⁰
^{ලේසර් තරංග ආයාමය}	^1080nm
^{.ණකම කැපීම}	^{0.2-16 මි.මී.}
^{ලේසර් නිමැවුම් බලය}	^1000W
^{උපරිම සැකසුම් පරාසය}	^{3000 * 1500 මි.මී.}
^{මැෂින් ඩ්‍රයිව් ප්‍රකාරය}	^{ආනයනික රාක්ක ආම්පන්න සහ පිනොන් ඩ්‍රයිව්}
^{Y X. අක්ෂය ස්ථානගත කිරීමේ නිරවද්‍යතාවය}	^{± 0.01 මි.මී.}
^{XY අක්ෂය නැවත ස්ථානගත කිරීමේ නිරවද්‍යතාවය}	^{± 0.01 මි.මී.}
^{බල සැපයුම් ආකාරය}	^{380V / 50Hz}
^{උපරිම කැපුම් වේගය}	^{45m / min}
^{අවම කැපුම් රේඛාවේ පළල}	^{0.02 මි.මී.}
^{සිසිලන මාදිලිය}	^{3P ජල සිසිලනය}

Aheadcut usa cnc controller

This system use US cutting edge(Aheadcut)CNC cutting system, international leading architecture based on EtherCAT industry bus,data transmission fast security and stability, is widely used in various precision control and processing areas.WINDOWS as a platform, with open structure, simple operation, easy to learn, is the biggest difference between CNC system and the traditional number Control system. The system provides machine parameters, PLC program, user-friendly according to their needs to configure and adjust Test, to achieve complex functional requirements of the machine. Basic hardware configuration:
CNC control unit(industrial control computer);
Interface module(I/O module and axis control module) ;
NC operation panel, wireless operation box;
Relative standard cable (display cable, operation cable, power supply wire) .
Basic software configuration:
CNC software operation platform(XP/WIN7)

Raytools cutting head

Cutting head using RAYTOOLS Swiss designed Fiber laser cutting dedicated cutting head to ensure high accuracy and efficiency for cutting. The cutting head is equipped with a non-contact capacitive sensing device. Can be achieved very stable Z-axis automatic tracking function, eliminating the influence of cutting due to asperous plate, and then improve the qualification rate of products. Laser cutting machine is equipped with focus lens , to meet the customers needs of cutting plate. Lens replacement using drawer type, the entire replacement process very convenient and fast. Optical system has the advantages of high efficiency, stability, calibration, maintenance and so on, the entire optical system is protected by clean positive air to ensure that the optical lens and nozzles are not contaminated.
