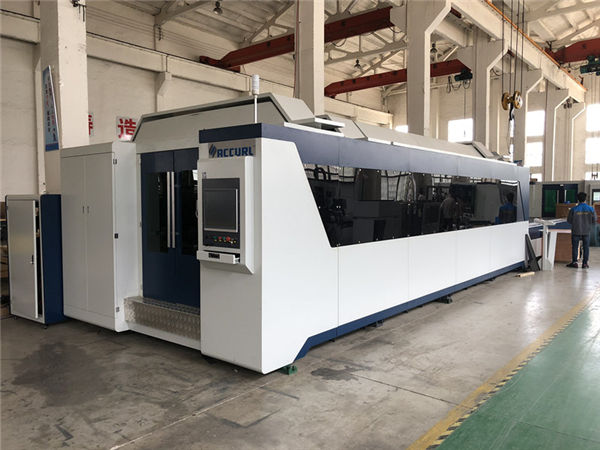

අධිවේගී හතරැස් නල ලේසර් කැපුම් යන්ත්‍රය

අධිවේගී හතරැස් නල ලේසර් කැපුම් යන්ත්‍රය

නිෂ්පාදන විස්තර

සහතික කිරීම: ක්‍රි.ව
ගෙවීම් සහ නැව්ගත කිරීමේ කොන්දේසි:
අවම ඇණවුම් ප්‍රමාණය: 1 කට්ටලය
මිල: සාකච්ඡා කළ හැකි
ඇසුරුම් විස්තර: 1 * 40GP බහාලුම
භාරදීමේ කාලය: දින 30 යි
ගෙවීම් නියමයන්: එල් / සී, ඩී / ඒ, ටී / ටී, ඩී / පී, වෙස්ටර්න් යුනියන්

විස්තරාත්මක නිෂ්පාදන විස්තරය

අයදුම්පත::සියලුම ලෝහ ද්‍රව්‍යIck ණකම කැපීම:එස්එස් 12mm දක්වා, MS 22cm දක්වා
ලේසර් වර්ගය ::ආනයනය කරන ලද මුල් ෆයිබර් ලේසර්උපරිම කැපීමේ ick ණකම:20mm / CS; 10mm / SS
Min.line පළල:0.1 මි.මී.පාලන මෘදුකාංග ::සයිප්කට්
ග්‍රැෆික් ආකෘතිය සහාය දක්වයි ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTවෙළඳ නාමය ::තායි ලේසර්
පුනරාවර්තන නිරවද්‍යතාවය ::+/- 0.03 මි.මී.මෙහෙයුම් උෂ්ණත්වය ::0 ° C-45. C.
සිසිලන මාදිලිය:ජල සිසිලනයලේසර් ප්‍රභවය:IPG / Nlight / Raycus / Max
වෝල්ටියතාවය::AC380V ± 10% 50HZ (60HZ)කැපුම් ප්‍රදේශය:ø40-ø200 X 6000mm



ෆයිබර් ලේසර් යන්ත්‍රයේ වාසිය

1. සංයුක්ත ව්‍යුහය, කුඩා බිම් ප්‍රමාණය.

2. සැහැල්ලු මාර්ග පද්ධතියේ සහ පාලන පද්ධතියේ ස්ථායිතාව සහ විශ්වසනීයත්වය.

3. ඉහළ කාර්ය සාධනය සහ අඩු මෙහෙයුම් පිරිවැය, පැය 100,000 කට වඩා වැඩි ජීවන චක්‍රයක් සහිත ප්‍රසිද්ධ IPG ෆයිබර් ලේසර්.

4. ඉහළ කැපුම් ගුණාත්මකභාවය සහ කාර්යක්ෂමතාව, කැපුම් වේගය පෙනුම සහ අලංකාර කැපුම් දාරය සහිතව විනාඩි 15 m / min දක්වා වේ.

5. ඉහළ නිරවද්‍යතාවයකින් යුත් සර්වෝ මෝටර, ඊයම් ඉස්කුරුප්පු සහ කාර්යක්ෂමතාව සහ නිරවද්‍යතාවය සහතික කිරීම සඳහා ප්‍රසිද්ධ වෙළඳ නාම සමඟ මග පෙන්වන ක්‍රම, ස්ථාවරත්වය සහ විශ්වසනීයත්වය බෙහෙවින් වැඩි කරයි.

විශේෂාංගය සහ දේපල

ලෝක ප්‍රකට ජර්මනියේ ඩ්ලේසර් ෆයිබර් ලේසර් ප්‍රභවය සහ ඇමරිකා එක්සත් ජනපදයේ ලේසර් මෙච් කැපුම් හිස සහ ඩයිනමික් ෆෝකස් සිස්ටම් යොදා ගනිමින් එයට විවිධ වර්ගයේ ලෝහ ද්‍රව්‍ය ඉහළ නිරවද්‍යතාවයකින් හා වේගයෙන් කපා දැමිය හැකිය.
ලේසර් සම්ප්‍රේෂණය වන්නේ තන්තු වලින් බැවින් එය නඩත්තු කිරීම හෝ ලේසර් දෘශ්‍ය මාර්ගය සකස් කිරීම අවශ්‍ය නොවේ. එය යන්ත්‍රවල දෝෂ අනුපාතය බෙහෙවින් අඩු කරන අතර වැඩ කරන ආයු කාලය දීර් s කරයි.
විශාල හැඩතල කැපීමේ ප්‍රදේශය විවිධ වර්ගයේ ලෝහ සැකසුම් වල ඉල්ලීම් සපුරාලයි.

ලේසර් සම්ප්‍රේෂණය වන්නේ තන්තු වලින් බැවින් එය නඩත්තු කිරීම හෝ ලේසර් දෘශ්‍ය මාර්ගය සකස් කිරීම අවශ්‍ය නොවේ. එය යන්ත්‍රවල දෝෂ අනුපාතය බෙහෙවින් අඩු කරන අතර වැඩ කරන ආයු කාලය දීර් s කරයි.
ලේසර් සම්ප්‍රේෂණය වන්නේ තන්තු වලින් බැවින් එය නඩත්තු කිරීම හෝ ලේසර් දෘශ්‍ය මාර්ගය සකස් කිරීම අවශ්‍ය නොවේ. එය යන්ත්‍රවල දෝෂ අනුපාතය බෙහෙවින් අඩු කරන අතර වැඩ කරන ආයු කාලය දීර් s කරයි.

පිරිවිතර

ආකෘතිය6000 ජීඒ
ලේසර් ප්‍රභව මාධ්‍යයතන්තු
කැපුම් විෂ්කම්භය40-200 මි.මී.
ඉසෙඩ් ඇක්සල් ආ roke ාතය250 මි.මී.
උපරිම. ස්ථානගත කිරීමේ වේගය120 m / min
X, Y ඇක්සල් මැක්ස්. වේගය වේගවත් කරන්න1.0 ජී
සිසිලන ආකෘතියජල සිසිලනය
ලේසර් තරංග ආයාමය1070nm


ලේසර් ප්‍රභවයේ ප්‍රතිදාන බලය



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(අත්‍යවශ්‍ය නොවේ)

අවම කැපුම් පරතරය0.1 මි.මී.
X, Y සහ Z අක්ෂවල ස්ථානගත කිරීමේ නිරවද්‍යතාවය± 0.03 මි.මී.
X, Y සහ Z අක්ෂවල නැවත නැවත ස්ථානගත කිරීමේ නිරවද්‍යතාවය± 0.01 මි.මී.
කැපුම් ද්‍රව්‍යවල ick ණකම (ද්‍රව්‍ය අනුව)0.2 - 25 මි.මී.
රියදුරු ආකෘතියආනයනය කරන ලද සර්වෝ මෝටරය
බල අවශ්‍යතාවය380V, 50/60 Hz
වැඩ කරන උෂ්ණත්වය0-45
අඛණ්ඩ වැඩ කාලයපැය 24
යන්ත්‍ර බරකිලෝ 12000 ක් පමණ
බල සැපයුමේ සම්පූර්ණ ආරක්ෂණ මට්ටමIP54

Ick ණකම යොමු වගුව කැපීම

ලේසර් බලයඋපරිම කැපීමේ .ණකම
කාබන් වානේ (මි.මී.)මල නොබැඳෙන වානේ (මි.මී.)ඇලුමිනියම් (මි.මී.)පිත්තල

(මි.මී.)

700W8311
1000W12422.5
1500W14543
2000 ඩබ්ලිව්16654
3000W221068
ඉහත පරාමිතිය යොමු කිරීම සඳහා පමණි



කැපුම් ද්‍රව්‍ය

ෆයිබර් ලේසර් මගින් තඹ, ඇලුමිනියම්, මෙම ඉහළ පරාවර්තක ද්‍රව්‍ය සහ ටංස්ටන් වැනි සියලුම ෆෙරස් නොවන ලෝහ කපා හැරිය හැකි අතර මල නොබැඳෙන වානේ, කාබන් වානේ, මැන්ගනීස් වානේ, ගැල්වනයිස් කළ පත්රය, ඇලුමිනියම් වේදිකා රන් මිශ්‍ර ලෝහ තහඩුව සහ වෙනත් දුර්ලභ ලෝහ.

යෙදුම් කර්මාන්තය

මල නොබැඳෙන වානේ, කාබන් වානේ, මිශ්‍ර වානේ, තඹ, පිත්තල, වානේ, ගැල්වනයිස් කරන ලද වානේ, නිකල් ටයිටේනියම් මිශ්‍ර ලෝහ, නිකල් ක්‍රෝමියම් මිශ්‍ර ලෝහ සහ ටයිටේනියම් මිශ්‍ර ලෝහ සඳහා සුදුසු ය

ෆයිබර් ලේසර් කැපුම් යන්ත්‍ර යෙදුම:

ලෝහ කැපීම, විදුලි ස්විච් නිෂ්පාදනය, අභ්‍යවකාශය, ආහාර යන්ත්‍රෝපකරණ, රෙදිපිළි යන්ත්‍ර, ඉංජිනේරු යන්ත්‍රෝපකරණ, දුම්රිය එන්ජින් නිෂ්පාදනය, කෘෂිකාර්මික හා වන යන්ත්‍රෝපකරණ, විදුලි සෝපාන නිෂ්පාදනය, විශේෂ වාහන, ගෘහ උපකරණ, මෙවලම්, සැකසුම්, තොරතුරු තාක්ෂණ නිෂ්පාදන, තෙල් යන්ත්‍රෝපකරණ, ආහාර යන්ත්‍රෝපකරණ, දියමන්ති මෙවලම් , වෙල්ඩින්, වෙල්ඩින් ගියර්, ලෝහ ද්‍රව්‍ය, සැරසිලි ප්‍රචාරණය, සියලු වර්ගවල යන්ත්‍රෝපකරණ සැකසුම් කර්මාන්තය වැනි විදේශීය සැකසුම් සේවාවන්හි ලේසර් මතුපිට ප්‍රතිකාර.

සවිස්තරාත්මක රූප





නම:යන්ත්‍ර ශරීරය සහ උපාංග

a.600 තාප පිරියම් කිරීම, උඳුන තුල පැය 24 ක් සිසිලනය, නිවැරදි CO2 ආරක්ෂණ වෑල්ඩින් කිරීම, විරූපණයකින් තොරව වසර 20 ක් භාවිතා කිරීම සහතික කිරීම.
b. සමමුහුර්ත X / Y / Z අක්ෂ: ඉසෙඩ් අක්ෂයට මිලිමීටර් 150 ක් ධාවනය කළ හැකි අතර බොහෝ ලෝහ තහඩු කැපීමට සුදුසු වේ.
c. ඉහළ ගුණාත්මකභාවය එහි කල්පැවැත්ම සහ පහසු නඩත්තුව සහතික කරයි.

නම:AC සර්වෝ මෝටර් සහ රියදුරු

ආනයනය කරන ලද සර්වෝ මෝටරය (සර්වෝ මෝටර දෙකකින් ධාවනය වන Y- අක්ෂය) සහ නවීන ග්‍රහලෝක අඩුකරනය සමඟ ස්ථාවර, නිරවද්‍ය හා විශ්වාසදායක ධාවනයක් සහතික කරයි.





නම:නිරවද්‍ය රේඛීය මාර්ගෝපදේශ

උසස් කැපුම් පද්ධතිය, ලේසර් බලය සහ සර්වෝ චලනය එකිනෙකට හොඳින් ගැලපේ, ආනයනය කරන ලද ඉහළ නිරවද්‍ය ආම්පන්න සහ රාක්ක ධාවක පද්ධතිය, හුවමාරු කළ හැකි ද්විත්ව වැඩ වගුව, ඉහළ සැකසුම් වේගය සහ නිරවද්‍යතාවය සහතික කිරීම සඳහා ..

නම:හිස කැපීම



ස්පර්ශ රහිත කැපුම් හිස ස්වයංක්‍රීය උස ලුහුබැඳීමේ හා ප්‍රති- ision ට්ටනයේ ක්‍රියාකාරිත්වය ඇති අතර එමඟින් එකම නිමැවුම් බලය යටතේ කැපුම් වේගය, සුමටතාවය සහ කැපුම් නිරවද්‍යතාව බෙහෙවින් වැඩි දියුණු කරයි. වචනයෙන් කියනවා නම්, කැපීමේ කාර්යක්ෂමතාව වැඩි කළ හැකිය.





නම:ලේසර් ප්‍රභවය

වේගවත් වේගය, ඉහළ නිරවද්‍යතා කැපුම් රේඛාව සහ දුම්

සාම්පල කැපීම

පෙර විකිණීමේ සේවාව

1. නොමිලේ සාම්පල කැපීම,

නොමිලේ සාම්පල කැපීම / පරීක්ෂා කිරීම සඳහා, කරුණාකර ඔබේ CAD ගොනුව අපට එවන්න, අපි මෙහි කැපීම සිදු කර ඔබට කැපීම පෙන්වීමට වීඩියෝවක් සාදන්නෙමු, නැතහොත් කැපුම් ගුණාත්මකභාවය පරීක්ෂා කිරීමට නියැදිය ඔබට එවන්නෙමු.

2. අභිමතකරණය කළ යන්ත්‍ර නිර්මාණය

පාරිභෝගිකයාගේ යෙදුමට අනුව, පාරිභෝගිකයාගේ පහසුව සහ ඉහළ නිෂ්පාදන කාර්යක්ෂමතාව සඳහා අපගේ යන්ත්‍රය ඒ අනුව සංශෝධනය කළ හැකිය.



අලෙවියෙන් පසු සේවය

#. නිෂ්පාදන සැකසීමේදී, අපගේ වෘත්තීය තාක්ෂණික ඉංජිනේරුවන් නිෂ්පාදනවල ගුණාත්මකභාවය සහතික කිරීම සඳහා සැකසුම් පරීක්ෂා කරයි
#. සෑම යන්ත්‍රයක්ම පැය 8 ක් භාරදීමට පෙර පරීක්ෂා කළ යුතුය, ඒ සියල්ලම නියත වශයෙන්ම සුදුසුකම් ලබයි.
#. මුළු යන්ත්‍රයටම මාස 18 ක සහතිකයක්.
#. කිසියම් ගැටළුවක් ඇත්නම් ප්‍රධාන කොටස් (පරිභෝජන ද්‍රව්‍ය හැර) නොමිලේ වෙනස් කළ යුතුය
වගකීම් කාලය තුළ.
#. ජීවිත කාලය නඩත්තු කිරීම නොමිලේ.
#. ඔබට ආදේශ කිරීම අවශ්‍ය වූ විට අපි පරිභෝජනය කළ හැකි කොටස් නියෝජිතායතන මිලකට ලබා දෙන්නෙමු.
#. බෙදා හැරීමට පෙර යන්ත්‍රය සකස් කර ඇත.
#. අවශ්‍ය නම් ස්ථාපනය කිරීමට හෝ සකස් කිරීමට අපගේ කාර්ය මණ්ඩලය ඔබේ සමාගමට යැවිය හැකිය

වගකීම්

a) .1 මුළු ෆයිබර් ලේසර් කැපුම් යන්ත්‍රය සඳහා වසර. (මිනිසා විසින් සාදන ලද හානිය සාකච්ඡා කරනු ලැබේ.).
ආ) ලේසර් ප්‍රභවය අවුරුදු 2 ක වගකීමක්
ඇ). ජීවිත කාලය පුරාම නඩත්තු කිරීම සහ අමතර කොටස් සැපයීම
)) මෙහෙයුම් කාර්ය මණ්ඩලය සඳහා නොමිලේ පුහුණුව. (ඉංජිනේරුවරයාට විදේශගත විය හැකිය.

නිති අසන පැණ

Q1: මා සඳහා හොඳම යන්ත්‍රය ලබා ගන්නේ කෙසේද?
ඔබේ යන්ත්‍රයට ඔබේ අවශ්‍යතාවය සපුරාලිය හැකිද නැද්ද යන්න අපට විනිශ්චය කළ හැකි වන පරිදි ඔබේ වැඩකරන තොරතුරු, පින්තූරයෙන් හෝ වෙබ් අඩවියෙන් විස්තරාත්මකව ඔබට පැවසිය හැකිය. එවිට අපට ඔබට හොඳම ආකෘතිය ලබා දිය හැකිය අපගේ අත්දැකීම් මත රඳා පවතී.

Q2: මම මේ ආකාරයේ යන්ත්‍රයක් භාවිතා කරන පළමු අවස්ථාව මෙයයි, ක්‍රියා කිරීම පහසු ද?
අපි ඔබට ඉංග්‍රීසි භාෂාවෙන් අත්පොත සහ මාර්ගෝපදේශය එවන්නෙමු, එමඟින් යන්ත්‍රය ක්‍රියාත්මක වන ආකාරය ඔබට කියා දිය හැකිය. ඔබට තවමත් එය භාවිතා කරන්නේ කෙසේදැයි ඉගෙන ගත නොහැකි නම්, අපට "Teamviewer" මාර්ගගත උපකාරක මෘදුකාංග මඟින් ඔබට උදව් කළ හැකිය. නැතහොත් අපට දුරකථනයෙන්, විද්‍යුත් තැපෑලෙන් හෝ වෙනත් සම්බන්ධතා මාර්ගයෙන් කතා කළ හැකිය.

Q3: යන්ත්‍රය මගේ ස්ථානයේ ගැටලුවක් තිබේ නම්, මා එය කරන්නේ කෙසේද?
“සාමාන්‍ය භාවිතය” යටතේ යන්ත්‍රවලට කිසියම් ගැටළුවක් ඇත්නම් අපට වගකීම් කාලය තුළ නොමිලේ කොටස් ඔබට එවිය හැකිය.

Q4: ඔබ යන්ත්‍ර සඳහා නැව්ගත කිරීමට කටයුතු කරනවාද?
ඔව්, ආදරණීය ගෞරවනීය ගනුදෙනුකරුවන්, FOB හෝ CIF මිල සඳහා, අපි ඔබ වෙනුවෙන් නැව්ගත කිරීමට කටයුතු කරන්නෙමු. EXW මිල සඳහා, සේවාදායකයින්ට තමන් හෝ ඔවුන්ගේ නියෝජිතයින් විසින් නැව්ගත කිරීම සංවිධානය කළ යුතුය.
