නිෂ්පාදන විස්තර
විස්තරාත්මක නිෂ්පාදන විස්තරය
| ලේසර් වර්ගය: | ෆයිබර් ලේසර් | කැපුම් ප්‍රදේශය: | 1500 * 3000 මි.මී. |
|---|---|---|---|
| සිසිලන මාදිලිය: | ජල සිසිලනය | අයදුම්පත: | ලෝහ ද්රව්ය කැපීම |
| වැඩ කරන වෝල්ටීයතාව: | 380V / 50Hz | වැඩ වගුව: | බ්ලේඩ් වගුව |
| තත්වය: | අලුත් | ලේසර් බලය: | 1000W |
| වැඩ කළ හැකි උපරිම පැටවීම: | 1000kgs | ස්ථානගත කිරීමේ නිරවද්‍යතාවය: | ± 0.05 එම් |
| ඉසෙඩ් අක්ෂය: | 100 මි.මී. | සංඛ්‍යාතය: | 50 / 60Hz |
| කැපුම් වේගය: | සකස් කළ හැකිය | පාලන මෘදුකාංග: | සයිප්කට් |
ෆයිබර් ලෝහ ලේසර් කැපුම් යන්ත්‍ර විශේෂාංග
චීනයේ ඉහළම නිරවද්‍යතාවයෙන් යුත් අධි බලැති ලේසර් කැපුම් යන්ත්‍රයට විශාල ප්‍රමාණයේ ලෝහ දොරවල් කැපීමට හැකි අතර මිලිමීටර් 22 මෘදු වානේ, මි.මී. 12 මල නොබැඳෙන වානේ, මි.මී. 10 ඇලුමිනියම්, මි.මී. 5 පිත්තල, මි.මී.
බොඩෝර් සීඑන්සී ලෝහ නල ලේසර් කැපුම් යන්ත්‍රයේ වාසිය:
1. භ්‍රමණ උපාංගයේ විදුලි ධාවක මෝටරය නිදහසේ වේගය වෙනස් කිරීම, පහසු වැඩ, අඩු is ෝෂාකාරී, ඉහළ භ්‍රමණ වේගය, ඉහළ නිරවද්යතාව.
2. ඡේදනය වන රේඛාව කපා ගත හැකිය. නල ඉදිකිරීම සඳහා හොඳම තේරීම.
3. සර්වෝ පද්ධතිය සමඟ පරිපූර්ණව ක්‍රියා කරන ආනයනය කරන ලද අධි නිරවද්‍යතා සම්ප්‍රේෂණ උපකරණය, එමඟින් නිරවද්යතාව සහ කාර්යක්ෂමතාව කැපීම සහතික කළ හැකිය.
4. විශිෂ්ට මාර්ගවල ගුණාත්මකභාවය: කුඩා ලේසර් තිතක් සහ ඉහළ වැඩ කාර්යක්ෂමතාවයක්, උසස් තත්ත්වයේ.
5. ඉහළ කැපුම් වේගය: කැපුම් වේගය එකම බලයේ CO2 ලේසර් කැපුම් යන්ත්‍රයට වඩා 2-3 ගුණයක් වේ.
6. ස්ථාවර ධාවනය: ඉහළ ලෝක ආනයන තන්තු ලේසර්, ස්ථාවර ක්‍රියාකාරිත්වය, ප්‍රධාන කොටස් පැය 100,000 දක්වා ළඟා විය හැකිය;
7. ඡායාරූප විද්‍යුත් පරිවර්තනය සඳහා ඉහළ කාර්යක්ෂමතාව: CO2 ලේසර් කැපුම් යන්ත්‍රය හා සසඳන්න, ෆයිබර් ලේසර් කැපුම් යන්ත්‍රයට තුන් වතාවක් ඡායාරූප විද්‍යුත් පරිවර්තන කාර්යක්ෂමතාවයක් ඇත.
8. අඩු පිරිවැය: ශක්තිය ඉතිරි කර පරිසරය ආරක්ෂා කරන්න. ඡායාරූප විද්‍යුත් පරිවර්තන අනුපාතය 25-30% දක්වා වේ. අඩු විදුලි බල පරිභෝජනය, එය සාම්ප්‍රදායික CO2 ලේසර් කැපුම් යන්ත්‍රයෙන් 20% -30% පමණ වේ.
9. අඩු නඩත්තු කිරීම: තන්තු රේඛා සම්ප්‍රේෂණය කාච පරාවර්තනය කිරීම අවශ්‍ය නොවේ, නඩත්තු පිරිවැය ඉතිරි කරන්න;
10. පහසු මෙහෙයුම්: තන්තු රේඛා සම්ප්‍රේෂණය, දෘශ්‍ය මාර්ගය වෙනස් කිරීම.
Fiber laser cutting machine cutting parameters
| 1000W fiber laser cutting machine cutting parameters | ||||||
| ද්රව්ය | .ණකම කැපීම (මි.මී.) | Cutting speed (m/min) | Cutting gas | Cutting pressure | Nozzle | Collimator / Focus |
| කාබන් වානේ | 0.5 | 30-40 | Air | 6 | 1.5 single layer | 75/125 |
| 0.8 | 20-25 | Air | 8 | 1.5 single layer | 75/125 | |
| 1 | 18-22 | Air | 10 | 2.0 single layer | 75/125 | |
| 2 | 5-6.5 | Oxygen | 3.5 | 1.2 double layer | 75/125 | |
| 3 | 3-3.5 | Oxygen | 0.5-1 | 1.2 double layer | 75/125 | |
| 4 | 2-2.3 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
| 5 | 1.5-1.8 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
| 6 | 1.2-1.4 | Oxygen | 0.5 | 1.5 double layer | 75/125 | |
| 8 | 0.9-1.2 | Oxygen | 0.5 | 2.0 double layer | 75/125 | |
| 10 | 0.7-0.8 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
| 12 | 0.5-0.65 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
| මල නොකන වානේ | 0.5 | 30-40 | Nitrogen | 7 | 1.5 single layer | 75/125 |
| 0.8 | 22-25 | Nitrogen | 10 | 1.5 single layer | 75/125 | |
| 1 | 20-23 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 2 | 6-7 | Nitrogen | 15 | 2.0 single layer | 75/125 | |
| 3 | 2.5-2.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 4 | 0.8-1.2 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 5 | 0.6-0.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| Aluminum | 0.5 | 20-25 | Air / Nitrogen | 8 | 1.5 single layer | 75/125 |
| 0.8 | 15-18 | Air / Nitrogen | 9 | 1.5 single layer | 75/125 | |
| 1 | 10-12 | Air / Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 2 | 3-3.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 3 | 1-1.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
| පිත්තල | 0.5 | 22-30 | Nitrogen | 12 | 1.5 single layer | 75/125 |
| 0.8 | 13-17 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 1 | 10-12 | Nitrogen | 15 | 1.5 single layer | 75/125 | |
| 2 | 2-3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 3 | 1-1.3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| Copper | 0.5 | 15-18 | Oxygen | 12 | 1.5 single layer | 75/125 |
| 0.8 | 8-12 | Oxygen | 12 | 1.5 single layer | 75/125 | |
| 1 | 5-7 | Oxygen | 12 | 1.5 single layer | 75/125 | |
| 2 | 0.8-1.2 | Oxygen | 15 | 2.0 single layer | 75/125 | |
වාසි
1. අල්, ඩීඑක්එෆ්, පීඑල්ටී, ගර්බර් වැනි විවිධ රූප ආකෘතීන්ට සහය දක්වන්න, මැටර් කැම්, ටයිප් 3 වැනි සම්මත අයිඑස්ඕ ජී කේත කියවිය හැකිය.
2. නැවත නැවත රේඛාව මකා දැමීම, සම්බන්ධිත රේඛා ඒකාබද්ධ කිරීම, කැපුම් ගොනුව තුළ / පිටත හඳුනාගැනීම සහ ගොනු වර්ග කිරීම වැනි ඩීඑක්ස්එෆ් ගොනුවේ විවෘතව හෝ ඊයම් කරන විට ස්වයංක්‍රීයව ප්‍රශස්තිකරණය කිරීම. පරිශීලකයාට ඉහත කාර්යයන් අතින් කිරීමට තීරණය කළ හැකිය, නැතහොත් පාලකයට එය ස්වයංක්‍රීයව කිරීමට ඉඩ දෙන්න.
3. සාම්ප්‍රදායික පින්තූර සංස්කරණ කාර්යයන් සඳහා සහාය වීම
4. ඔබ දකින දේ අනුගමනය කිරීමෙන් ඔබට ලැබෙන්නේ, පෙරමුණ ගැනීමට / පිටතට යාමට, කර්ෆ් වන්දි ගෙවීම, ඒකාබද්ධ කිරීම, පාලම, අධික ලෙස දැවීම, පරතරය ඉතිරි කිරීම….
5. වැඩ ප්‍රවාහය කැපීමේ පෙරදසුනෙහි අද්විතීය ක්‍රියාකාරිත්වය.
6. ඛණ්ඩක සිදුරු කිරීම, ප්‍රගතිශීලී සිදුරු කිරීම, පෙර සිදුරු කිරීම, බල විදීම ,, වෙන වෙනම නිමැවුම් ලේසර් වොට්, සංඛ්‍යාතය, ලේසර් වර්ගය, වායු වර්ගය, පීඩනය, සිදුරු කිරීමේදී සහ කැපීමේදී ස්වයංක්‍රීයව කැපීමේ උස.
7. ලේසර් බලය වෙනස් කිරීම අනුව වෙනම ඊයම් / පිටත වේගයක් සැකසීමට සහාය වීම.
8. විශාල ආචයනය, සියලු කැපුම් පරාමිතීන් නැවත එකම ද්රව්ය මත භාවිතා කිරීමට පරිශීලකයාට ඉඩ දෙයි.
9. බ්‍රේක්පොයින්ට් ප්‍රකෘතිය, සීඑන්සීයට කැපීම නැවැත්වූ ස්ථානයට නැවත පැමිණිය හැකි අතර අර්ධ වශයෙන් ගොනු කැපීමට ඉඩ ලබා දේ. නැවැත්වීමට හෝ විරාමයෙන් පසුව එය ආරම්භ කිරීමට ඕනෑම ස්ථානයකට යා හැකිය.
10. එකම මෘදුකාංගයකට රවුම් නල කැපීම සහ තහඩු කැපීම, වැඩසටහන්කරණය සමාන වන අතර ඡේදනය කැපීම සඳහා සහාය විය හැකිය.
11. නියමිත උසින් කැපීමට, ස්වයංක්‍රීයව දාරය සෙවීමට සහ වැඩ කොටසෙන් පිටත සිට ආරම්භ කිරීමට හෝ වැඩ කොටසෙන් විදුලි පන්දම නොමැති විට ඉහළට ඔසවන්න.
12. ප්‍රබල පුළුල් කිරීමේ හැකියාව, පීඑල්සී ක්‍රියාවලි වැඩසටහන් 15 කට වැඩි ප්‍රමාණයක්, වැඩසටහන්ගත කළ හැකි ක්‍රියාවලි 30 කට වඩා.
13. ආදානය / ප්‍රතිදානය සහ අනතුරු ඇඟවීමේ ආදානය ක්‍රමලේඛගත කළ හැකි අතර රැහැන් රහිත දුරස්ථ පාලකයට සහය දක්වයි.
තාක්ෂණික පරාමිතිය
| වැඩ කරන ප්‍රදේශය | 3000 * 1500 මි.මී. |
| පාලකය + උස අනුගාමිකයා | සයිප්කට් |
| ලේසර් ප්‍රභවය | Fiber Laser Source 1000W |
| තරංග දිග | 1070nm ± 10nm |
| ලේසර් හෙඩ් | විකල්ප |
| ගියර් සහ රාක්කය | ජර්මනිය |
| මාර්ගෝපදේශක දුම්රිය | තායිවානයේ හිවින් |
| ස්ථානගත කිරීමේ නිරවද්යතාව | ± ± 0.04mm |
| Ick ණකම කැපීම | 1-6 මි.මී. |
| උපරිම කැපුම් වේගය | 40000mm / min (ද්රව්ය අනුව) |
| වැඩ කරන වෝල්ටීයතාවය | AC220V / 110V ± 10% 50HZ / 60HZ |
| අවම රේඛා පළල | .10.12 මි.මී. |
| සම්ෙපේෂණය | යස්කාවා සර්වෝ 850W + ෆාස්ටන් අඩු කරන්නා |
| ඉසෙඩ් අක්ෂය | යස්කාවා 400W + තිරිංග |
| සිසිලස | ජල සිසිලනය |
| ව්‍යුහය | 10mm ick ණකම වෑල්ඩින් කරන ලද වානේ නළය, ඇලුමිනියම් මිශ්‍ර ලෝහ ගැන්ට්‍රි |
| බල පරිභෝජනය | ≤7.5KW |

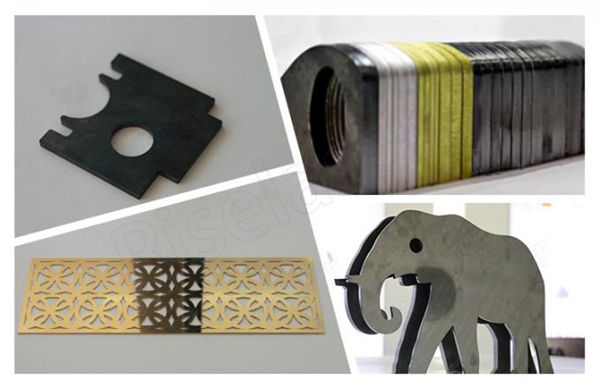

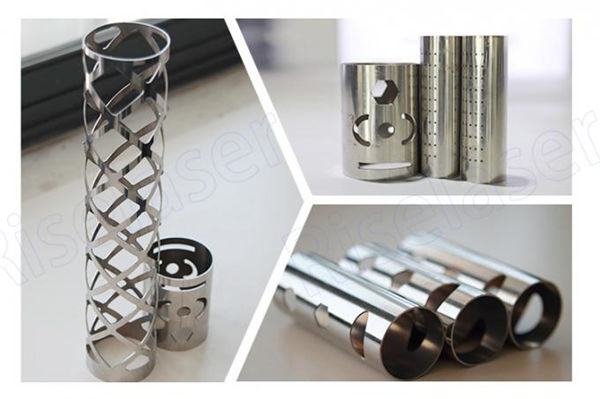

Applied materials of CW 1000W Fiber Laser Cutting Machine
ෆයිබර් කටර් ප්‍රධාන වශයෙන් භාවිතා කරනුයේ කාබන් වානේ කැපීම, මෘදු වානේ, මල නොබැඳෙන වානේ, සිලිකන් වානේ, ඇලුමිනියම් මිශ්‍ර ලෝහ, ටයිටේනියම් මිශ්‍ර ලෝහ, ගැල්වනයිස් කරන ලද වානේ තහඩු, අච්චාරු පුවරුව, ඇලුමිනියම් සින්ක් තහඩුව, තඹ සහ විවිධ ලෝහ ද්රව්ය සඳහා ය. එය සීඑන්සී ලේසර් කටර් ඉහළ නිරවද්‍යතාවයකින් කැපීම සඳහා භාවිතා කළ හැකිය. එය ෆයිබර් කටර් මැෂින්, ෆයිබර් ඔප්ටික් ලේසර් කටර්, ලෝහ සඳහා ලේසර් කටර්, ෆයිබර් කටර්, කාබන් වානේ කැපීම, සීඑන්සී ලේසර් කටර් ලෙසද හැඳින්විය හැකිය.
Applied Industry of Fiber Laser Cutting Machine
Sheet metal, hardware, kitchenware, electronic, automotive parts, glass, advertising, craft, lighting, decoration, jewelry, etc.
