නිෂ්පාදන විස්තර
විස්තරාත්මක නිෂ්පාදන විස්තරය
ලේසර් වර්ගය: | ෆයිබර් ලේසර් | කැපුම් ප්රදේශය: | 1500 * 3000 මි.මී. |
---|---|---|---|
සිසිලන මාදිලිය: | ජල සිසිලනය | අයදුම්පත: | ලෝහ ද්රව්ය කැපීම |
වැඩ වගුව: | බ්ලේඩ් වගුව | ලේසර් බලය: | 1000W |
ස්ථානගත කිරීමේ නිරවද්යතාවය: | ± 0.05 එම් | ඉසෙඩ් අක්ෂය: | 100 මි.මී. |
සංඛ්යාතය: | 50 / 60Hz | කැපුම් වේගය: | සකස් කළ හැකිය |
පාලන මෘදුකාංග: | සයිප්කට් | නිෂ්පාදන නාමය: | 1000W Industrial Laser Cutting Machine High Accuracy For Carbon Steel Cutting |

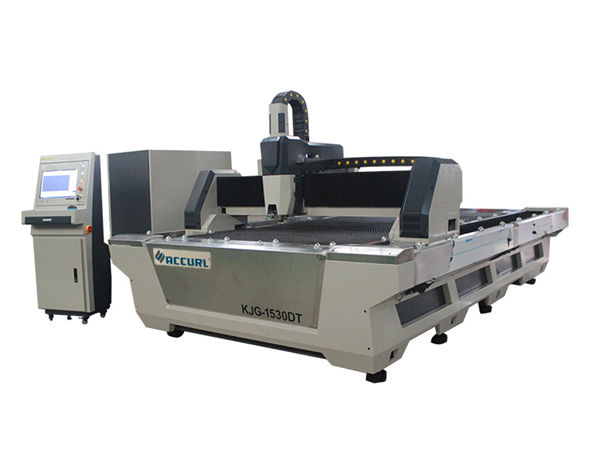

ෆයිබර් ලෝහ ලේසර් කැපුම් යන්ත්ර විශේෂාංග
චීනයේ ඉහළම නිරවද්යතාවයෙන් යුත් අධි බලැති ලේසර් කැපුම් යන්ත්රයට විශාල ප්රමාණයේ ලෝහ දොරවල් කැපීමට හැකි අතර මිලිමීටර් 22 මෘදු වානේ, මි.මී. 12 මල නොබැඳෙන වානේ, මි.මී. 10 ඇලුමිනියම්, මි.මී. 5 පිත්තල, මි.මී.
බොඩෝර් සීඑන්සී ලෝහ නල ලේසර් කැපුම් යන්ත්රයේ වාසිය:
1. භ්රමණ උපාංගයේ විදුලි ධාවක මෝටරය නිදහසේ වේගය වෙනස් කිරීම, පහසු වැඩ, අඩු is ෝෂාකාරී, ඉහළ භ්රමණ වේගය, ඉහළ නිරවද්යතාව.
2. ඡේදනය වන රේඛාව කපා ගත හැකිය. නල ඉදිකිරීම සඳහා හොඳම තේරීම.
3. High efficiency for photoelectric conversion: Compare with CO2 laser cutting machine, fiber laser cutting machine have three times photoelectric conversion efficiency.
4. Low maintenance: fiber line transmission no need reflect lens, save maintenance cost;
5. Excellent path quality: Smaller laser dot and high work efficiency, high quality.
6. High cutting speed: cutting speed is 2-3 times than same power CO2 laser cutting machine.
7. Stable running: adopt top world import fiber lasers, stable performance, key parts can reach 100,000 hours;
8. Easy operations: fiber line transmission, no adjustment of optical path.
1000W fiber laser cutting machine cutting parameters
ද්රව්ය | .ණකම කැපීම (මි.මී.) | Cutting speed (m/min) | Cutting gas | Cutting pressure | Nozzle | Collimator / Focus |
කාබන් වානේ | 0.5 | 30-40 | Air | 6 | 1.5 single layer | 75/125 |
0.8 | 20-25 | Air | 8 | 1.5 single layer | 75/125 | |
1 | 18-22 | Air | 10 | 2.0 single layer | 75/125 | |
2 | 5-6.5 | Oxygen | 3.5 | 1.2 double layer | 75/125 | |
3 | 3-3.5 | Oxygen | 0.5-1 | 1.2 double layer | 75/125 | |
4 | 2-2.3 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
5 | 1.5-1.8 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
6 | 1.2-1.4 | Oxygen | 0.5 | 1.5 double layer | 75/125 | |
8 | 0.9-1.2 | Oxygen | 0.5 | 2.0 double layer | 75/125 | |
10 | 0.7-0.8 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
12 | 0.5-0.65 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
මල නොකන වානේ | 0.5 | 30-40 | Nitrogen | 7 | 1.5 single layer | 75/125 |
0.8 | 22-25 | Nitrogen | 10 | 1.5 single layer | 75/125 | |
1 | 20-23 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
2 | 6-7 | Nitrogen | 15 | 2.0 single layer | 75/125 | |
3 | 2.5-2.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
4 | 0.8-1.2 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
5 | 0.6-0.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
Aluminum | 0.5 | 20-25 | Air / Nitrogen | 8 | 1.5 single layer | 75/125 |
0.8 | 15-18 | Air / Nitrogen | 9 | 1.5 single layer | 75/125 | |
1 | 10-12 | Air / Nitrogen | 12 | 1.5 single layer | 75/125 | |
2 | 3-3.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
3 | 1-1.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
පිත්තල | 0.5 | 22-30 | Nitrogen | 12 | 1.5 single layer | 75/125 |
0.8 | 13-17 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
1 | 10-12 | Nitrogen | 15 | 1.5 single layer | 75/125 | |
2 | 2-3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
3 | 1-1.3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
Copper | 0.5 | 15-18 | Oxygen | 12 | 1.5 single layer | 75/125 |
0.8 | 8-12 | Oxygen | 12 | 1.5 single layer | 75/125 | |
1 | 5-7 | Oxygen | 12 | 1.5 single layer | 75/125 | |
2 | 0.8-1.2 | Oxygen | 15 | 2.0 single layer | 75/125 |
තාක්ෂණික පරාමිතිය
වැඩ කරන ප්රදේශය | 3000 * 1500 මි.මී. |
පාලකය + උස අනුගාමිකයා | සයිප්කට් |
ලේසර් ප්රභවය | Fiber Laser Source 1000W |
තරංග දිග | 1070nm ± 10nm |
ලේසර් හෙඩ් | විකල්ප |
ගියර් සහ රාක්කය | ජර්මනිය |
මාර්ගෝපදේශක දුම්රිය | තායිවානයේ හිවින් |
ස්ථානගත කිරීමේ නිරවද්යතාව | ± ± 0.04mm |
Ick ණකම කැපීම | 1-6 මි.මී. |
උපරිම කැපුම් වේගය | 40000mm / min (ද්රව්ය අනුව) |
වැඩ කරන වෝල්ටීයතාවය | AC220V / 110V ± 10% 50HZ / 60HZ |
අවම රේඛා පළල | .10.12 මි.මී. |
සම්ෙපේෂණය | යස්කාවා සර්වෝ 850W + ෆාස්ටන් අඩු කරන්නා |
ඉසෙඩ් අක්ෂය | යස්කාවා 400W + තිරිංග |
සිසිලස | ජල සිසිලනය |
ව්යුහය | 10mm ick ණකම වෑල්ඩින් කරන ලද වානේ නළය, ඇලුමිනියම් මිශ්ර ලෝහ ගැන්ට්රි |
බල පරිභෝජනය | ≤7.5KW |

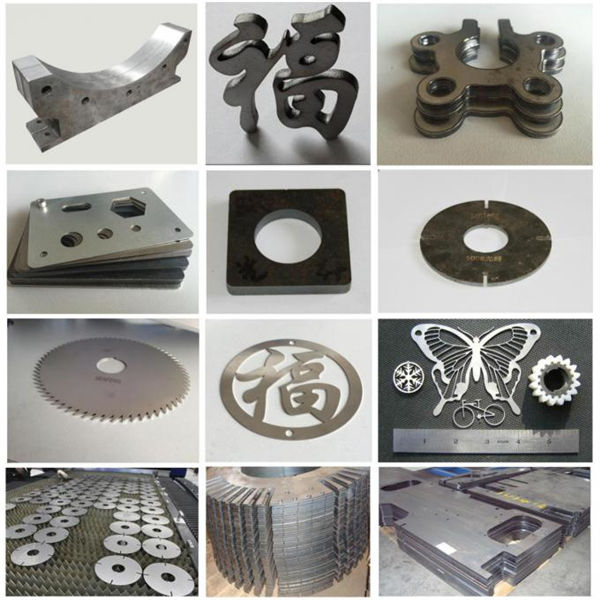

Applied materials of 1000W Fiber Laser Cutting Machine
ෆයිබර් කටර් ප්රධාන වශයෙන් භාවිතා කරනුයේ කාබන් වානේ කැපීම, මෘදු වානේ, මල නොබැඳෙන වානේ, සිලිකන් වානේ, ඇලුමිනියම් මිශ්ර ලෝහ, ටයිටේනියම් මිශ්ර ලෝහ, ගැල්වනයිස් කරන ලද වානේ තහඩු, අච්චාරු පුවරුව, ඇලුමිනියම් සින්ක් තහඩුව, තඹ සහ විවිධ ලෝහ ද්රව්ය සඳහා ය. එය සීඑන්සී ලේසර් කටර් ඉහළ නිරවද්යතාවයකින් කැපීම සඳහා භාවිතා කළ හැකිය. එය ෆයිබර් කටර් මැෂින්, ෆයිබර් ඔප්ටික් ලේසර් කටර්, ලෝහ සඳහා ලේසර් කටර්, ෆයිබර් කටර්, කාබන් වානේ කැපීම, සීඑන්සී ලේසර් කටර් ලෙසද හැඳින්විය හැකිය.
